创造世界吉尼斯纪录，是时候展示真正的“ 高冷” 了

你 以为的“大烟囱”不只你以为~

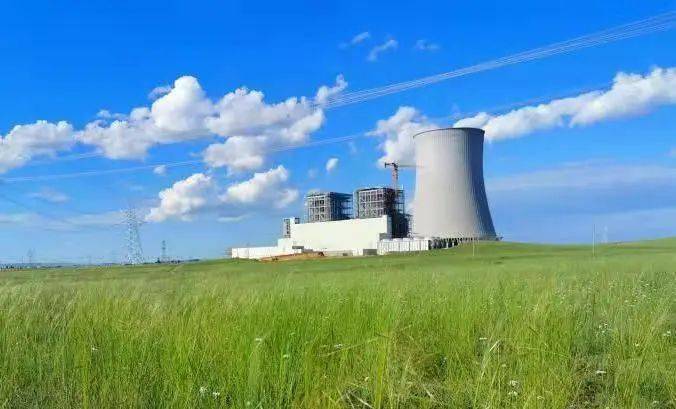

走近位于内蒙古锡林浩特市的胜利电厂

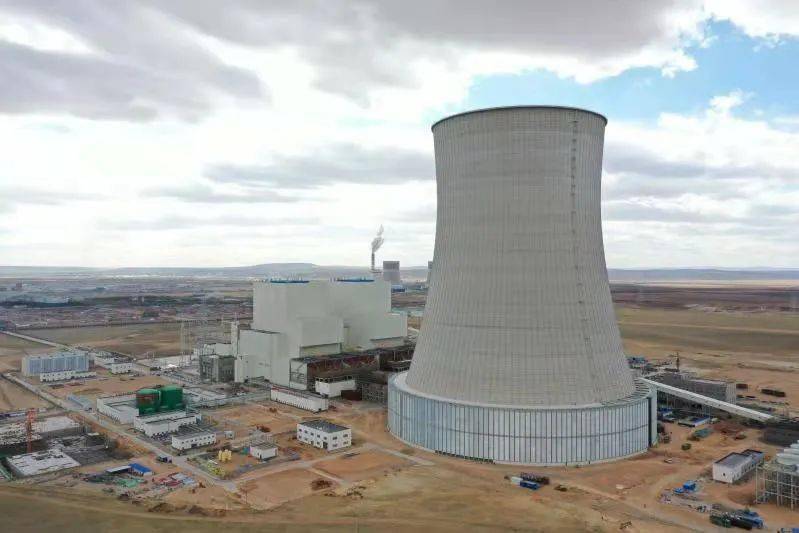

最引人注目的就是一座高高的塔

大多数火电厂都有这样的高塔，因为它们常年冒着“白烟”，很多人喜欢叫它们“烟囱”

这些烟囱其实有个学名

冷却塔

                                                                                                 大连冷却塔

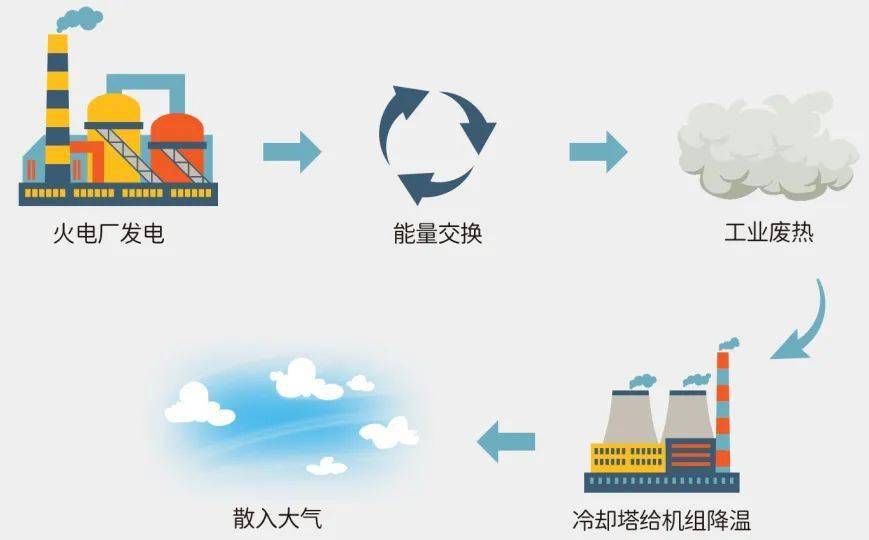

火电等传统能源发电是个“ 花式烧开水”的过程

“烧开水”能量交换后的工业废热需要通过冷却塔传输给空气并散入大气

作为火电厂的必要设备大部分冷却塔使用 冷水 给机组降温

胜利电厂的冷却塔与传统冷却塔不同

它可以根据所在地寒冷、风大、干旱的地理环境采用 自然通风冷却的方式

将进入凝汽器中的蒸汽 冷凝成水供机组循环利用

这样

大大减少了机组的用水量

因为独特的冷却方式这种冷却塔也被行业称为 空冷塔

冷却塔为啥建那么高？

只是为了给机组降温，它为什么要建这么高，该不会是为了破纪录 特意建的吧？

你误会咯~胜利电厂的冷却塔采用了 “烟塔合一+两机一塔+五塔合一”技术，它看着高大，实际上可是节约了不少空间呢。听我给你详细讲一讲~

胜利电厂根据当地冬寒夏炎、温差大、无霜期短、冻土深、降雨量少、蒸发量大等气象自然条件综合考虑施工造价和未来运营成本，决定采用

“ 烟塔合一+两机一塔+五塔合一”

的技术方案

什么是“烟塔合一”？

烟塔合一就将烟囱和冷却塔合二为一

取消烟囱，利用冷却塔排放烟气

这样

弘信冷却塔既有散热功能

又替代烟囱排放脱硫后的洁净烟气

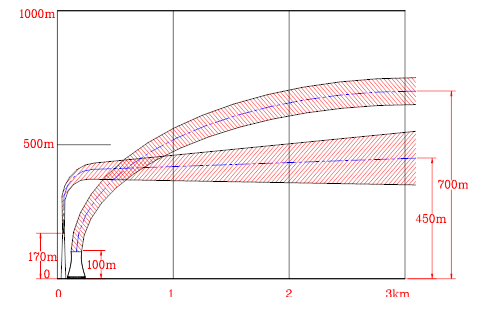

根据流体力学理论计算及烟气排放观测成果，在大多数天气情况下烟塔合一不仅排放效果更好

还 有助于降低烟气污染物的最大落地浓度有效防止脱硫石膏雨的产生更加环保

什么是“两机一塔”？

两机一塔是指

两台机组共用一座空冷塔

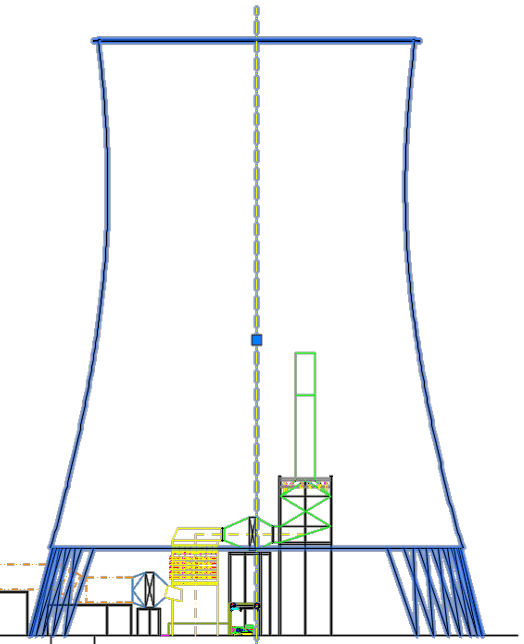

什么是“五塔合一”？

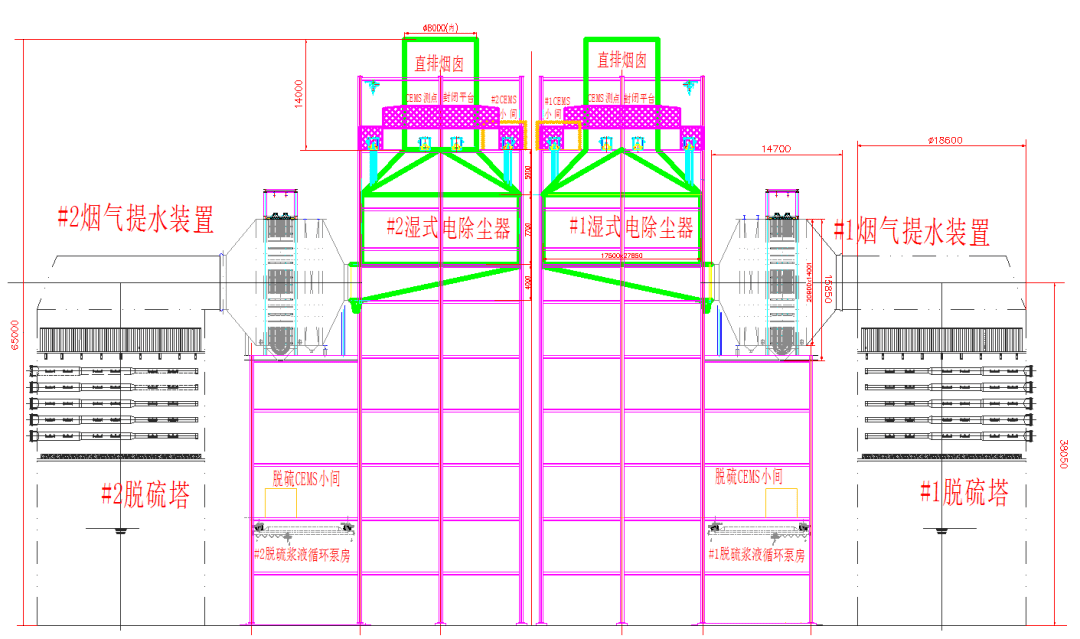

五塔合一是指脱硫吸收塔、烟气提水装置、湿式静电除尘器、排烟筒

布置在一座空冷塔内

循环水冷却

空冷散热器垂直布置于弘信冷却塔零米平台上，高度32.8米，完成主机循环水的冷却。

脱硫除尘一体化

脱硫除尘一体化系统布置于塔中心区域，完成脱硫、除尘功能。

净烟气提水

净烟气提水装置布置于脱硫除尘一体化系统后，完成烟气提水功能。

湿式静电除尘

湿式静电除尘器布置于烟气提水装置后，完成除尘功能。

排烟系统

排烟系统布置于烟气提水装置后，净烟气由此装置排至间冷塔随热空气排除塔外。

综上所述

正是“烟塔合一+两机一塔+五塔合一”的技术

造就了冷却塔

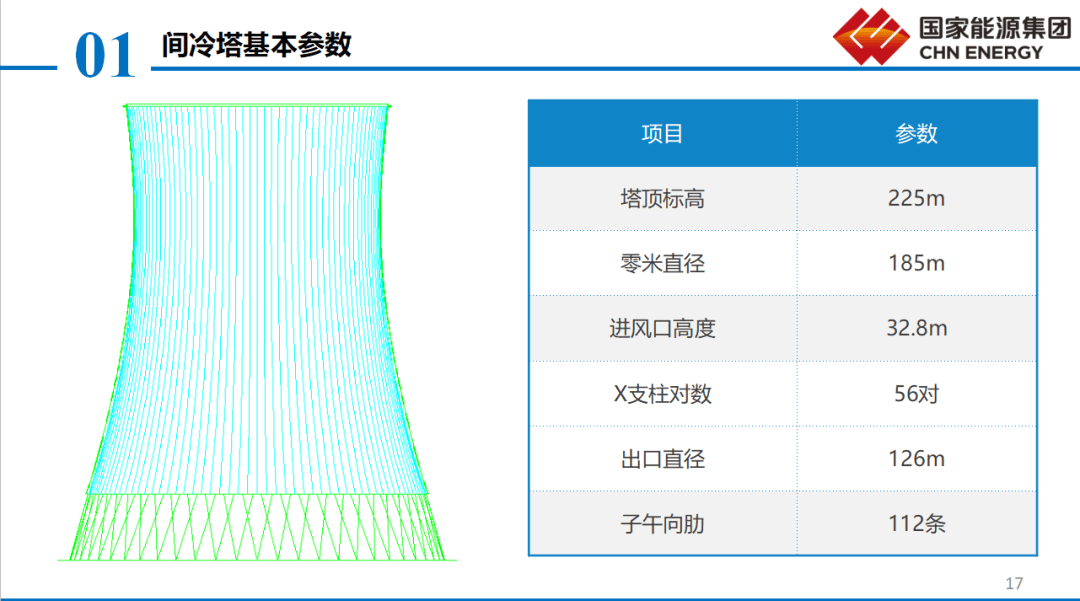

外缘直径 185米总高度 225米

作为国内首家使用该技术方案的电厂

国电电力胜利电厂的这座大连冷却塔

也 凭技术实力

成为 “世界第一高冷却塔”

破纪录的同时

新技术新突破

也为我国火电厂烟塔技术的发展

提供了可借鉴经验

真没想到这看似平平无奇的东北冷却塔这么先进。建这么高的大家伙得花不少钱吧？

恰恰相反！这样的设计不仅环保效果好，在经济性方面的表现也优秀到堪称“别人家的孩子”~

                                                                                    东北冷却塔厂家

在经济效益方面

胜利电厂的冷却塔

前期基建费用节约了近 5000万

占地节约 8000平方米

投产后 每年预计降低运维费用近 200万

在环保性能方面

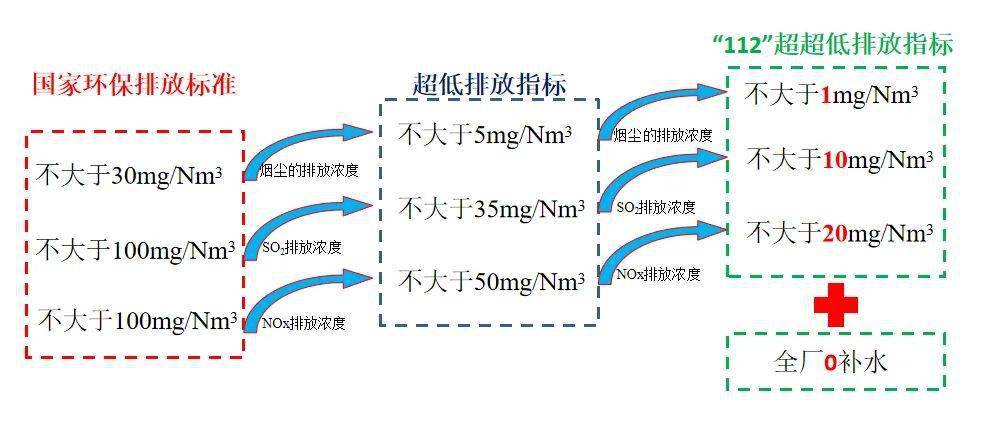

它的排放标准达到

“112”超超低排放指标

烟尘排放浓度不大于1mg/Nm3

二氧化硫排放浓度不大于10mg/Nm3

氮氧化物排放浓度不大于20mg/Nm3

远优于国家环保排放标准！

如今

国家能源集团的很多火电厂

都像胜利电厂一样

奋进在建设清洁高效美丽电站的路上

就问你

这集合了

“草原风情、民族特色”特色的

生态文明示范电站

它香不香？
